BWS688B-High-shock-resistant-device-designed-precise navigation, control, and dynamic measurement of moving carriers. BWS688B-High-shock-resistant-device-designed-precise navigation, control, and dynamic measurement of moving carriers. BWS688B-High-shock-resistant-device-designed-precise navigation, control, and dynamic measurement of moving carriers. BWS688B-उच्च झटके प्रतिरोधी-उपकरण-डिजाइन किया गया-सटीक नेविगेशन, नियंत्रण और गतिशील वाहक के गतिशील माप के लिए

मुख्य विनिर्देश

त्रि-अक्षीय जिरोस्कोपः माप सीमा ±450°/s

त्रि-अक्षीय त्वरकमीटरः माप सीमा ± 18g

त्रिअक्षीय चुंबकमीटरः माप सीमा ± 8 गाउस

डिजिटल बैरोमीटरः माप सीमा 300 mbar ~ 1100 mbar

उच्च बैंडविड्थः 400 हर्ट्ज

फैक्ट्री-कैलिब्रेटेड तापमान मुआवजाः पूर्वाग्रह स्थिरता, रैखिकता और क्रॉस-अक्ष त्रुटि कैलिब्रेशन

तापमान मुआवजा सीमाः -40°C ~ +85°C

संचार इंटरफ़ेस: एसपीआई

एकीकृत तापमान सेंसर

बिजली आपूर्ति सीमाः 3.0 V ~ 3.6 V

झटके प्रतिरोधः 2000 ग्राम

कॉम्पैक्ट डिजाइनः हल्का वजन और लघु आकार कारक

संगतताः ADIS16488A से मेल खाता है

आवेदन क्षेत्र

औद्योगिक कंपन प्रतिरोध और दृष्टिकोण नियंत्रण

स्वचालित मशीनरी

रोबोटिक्स नियंत्रण

प्लेटफार्म स्थिरता और नियंत्रण

उपकरण प्रणाली

उत्पाद का वर्णन

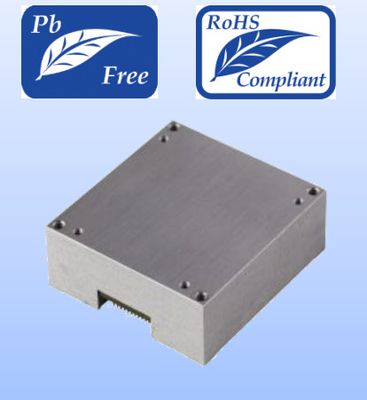

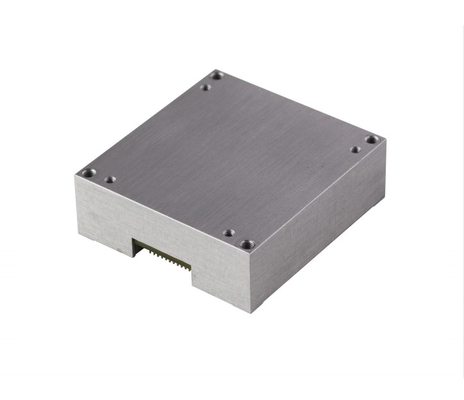

जड़ता माप इकाई (आईएमयू) एक कॉम्पैक्ट, उच्च-शॉक प्रतिरोधी उपकरण है जिसे चलती वाहक के सटीक नेविगेशन, नियंत्रण और गतिशील माप के लिए डिज़ाइन किया गया है।इसमें एक त्रि-अक्षीय एमईएमएस जिरोस्कोप और त्रि-अक्षीय त्वरणमापक एकीकृत है जिसमें उन्नत त्रुटि मुआवजा एल्गोरिदम (तापमान सहित) हैं।संसाधित डेटा एक अनुकूलन योग्य एसपीआई इंटरफ़ेस के माध्यम से आउटपुट किया जाता है, जबकि अंतर्निहित सेंसर (चुंबकमीटर,बैरोमीटर) व्यापक पर्यावरणीय संवेदन की अनुमति देता है

.

मुख्य विशेषताएं:

उच्च-सटीक सेंसर

जायरोस्कोपः ±450°/सेकंड रेंज, 1.2°/घंटा अलान विचलन पूर्वाग्रह स्थिरता

त्वरकमीटरः ±18g रेंज, 20μg एलन विचलन पूर्वाग्रह स्थिरता

मैग्नेटोमीटरः झुकने के कोण की सटीकता के लिए ±8 गाउस रेंज

.

पर्यावरण अनुकूलन क्षमता

कारखाने-कैलिब्रेटेड तापमान मुआवजे के साथ -40°C से +85°C में काम करता है।

2000 ग्राम के आघात और कंपन से ग्रस्त औद्योगिक वातावरण में जीवित रहता है

.

कॉम्पैक्ट एकीकरण

आयामः 47 मिमी (एल) × 44 मिमी (डब्ल्यू) × 14 मिमी (एच)

.

वजन: ड्रोन, रोबोटिक हथियार और पोर्टेबल उपकरण के लिए अनुकूलित।

डेटा आउटपुट और संगतता

एसपीआई इंटरफेस उच्च गति डेटा स्ट्रीमिंग (2000 हर्ट्ज तक) का समर्थन करता है।

औद्योगिक मानकों के अनुरूप

.

प्रतिस्पर्धात्मक लाभ

लागत प्रभावी औद्योगिक समाधानः कठोर परिस्थितियों के लिए विश्वसनीयता के साथ एमईएमएस प्रदर्शन को संतुलित करता है।

मल्टी-सेंसर फ्यूजन: एकीकृत मैग्नेटोमीटर और बैरोमीटर 10 अक्षीय सेंसरिंग को सक्षम करते हैं

.

कम बिजली की खपतः कुशल 3.0 ₹3.6 वी बिजली डिजाइन मोबाइल अनुप्रयोगों में बैटरी जीवन का विस्तार करता है।
