बीडब्ल्यू-5122-उच्च-सटीक-एमईएमएस एकीकृत नेविगेशन प्रणाली

उत्पाद का अवलोकन

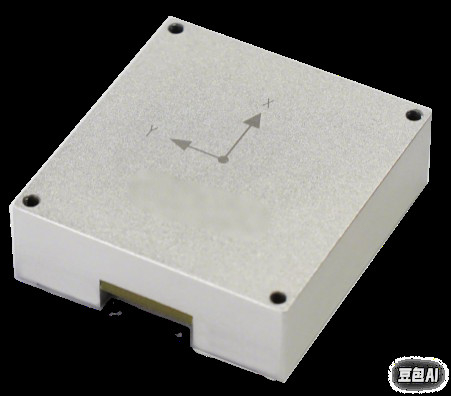

बीडब्ल्यू-5122 एक कॉम्पैक्ट, उच्च परिशुद्धता वाली एमईएमएस एकीकृत नेविगेशन प्रणाली है। यह एक उच्च प्रदर्शन वाली एमईएमएस आईएमयू (इनेरशियल माप इकाई) को एकीकृत करती है और बाहरी जीएनएसएस डेटा इनपुट का समर्थन करती है।मल्टी-स्रोत कैलमैन फिल्टर फ्यूजन एल्गोरिदम का उपयोग करना, यह जटिल वातावरण में निरंतर, विश्वसनीय उच्च-सटीक स्थिति और नेविगेशन जानकारी प्रदान करता है। अनुप्रयोगों में ड्रोन, सैन्य प्रशिक्षण उपकरण और स्थिरता प्लेटफार्म शामिल हैं।

मुख्य तकनीकी विशेषताएं

एमईएमएस आईएमयू विनिर्देश

:

त्रि-अक्षीय जिरोस्कोप गतिशील सीमाः ±500°/s (अनुकूलित ±4000°/s तक)

त्रि अक्षीय gyroscope Bias स्थिरताः 5°/h (GJB मानक, 10 सेकंड औसत)

त्रि-अक्षीय त्वरकमीटर:

त्रिअक्षीय त्वरकमीटर गतिशील सीमाः ±16g

त्रि-अक्षीय त्वरक मापक पूर्वाग्रह स्थिरताः 0.2 मिलीग्राम (जीजेबी मानक, 10 सेकंड का औसत)

कैलिब्रेशनः फैक्ट्री स्तर पर तापमान और गतिशील कैलिब्रेशन

.

उन्नत एल्गोरिदम

अनुकूलनशील स्थैतिक/गतिशील संरेखण: गति या स्थिर अवस्थाओं में अभिविन्यास सटीकता का अनुकूलन करता है।

सिस्टम-स्तरीय त्रुटि मुआवजाः स्वचालित रूप से स्थापना असंगति और पहिया गति अनुपात त्रुटियों को सही करता है

.

मल्टी-सोर्स कैलमैन फिल्टर फ्यूजनः सिग्नल-ब्लॉक किए गए वातावरण (जैसे, सुरंगें, शहरी घाट) में मजबूत प्रदर्शन के लिए जीएनएसएस और आईएमयू डेटा को एकीकृत करता है

.

चुनौतीपूर्ण वातावरण में प्रदर्शन

लॉक लॉस पोजिशनिंग सटीकताः ≤0.2% × D (यात्रा की गई दूरी) जीएनएसएस सिग्नल हानि के दौरान

.

इंटरफेसः RS-232, CAN/CAN-FD, PPS, और EVENT प्रोटोकॉल लचीले सिस्टम एकीकरण के लिए।

मुख्य कार्य

निरंतर नेविगेशन आउटपुटः उच्च आवृत्ति स्थिति, वेग और रवैया अपडेट उत्पन्न करने के लिए बाहरी जीएनएसएस (जैसे, ओडोमीटर और स्टीयरिंग इनपुट) के साथ फैक्टरी-कैलिब्रेटेड आईएमयू डेटा को जोड़ता है।

अनुकूली डेटा सत्यापनः स्रोत प्रभावशीलता स्क्रीनिंग और त्रुटि मुआवजे के माध्यम से डेटा विश्वसनीयता का आत्म-मूल्यांकन

.

जटिल परिदृश्य अनुकूलन क्षमताः मल्टी सेंसर संलयन और गतिशील कैलिब्रेशन के माध्यम से घने शहरी क्षेत्रों, जंगलों और सुरंगों जैसे वातावरण में सटीकता बनाए रखता है

.

आवेदन

ड्रोन नेविगेशन: उच्च परिशुद्धता वाले फ्लाइंग और प्रक्षेपवक्र ट्रैकिंग।

सैन्य प्रशिक्षण: स्थिर मंच नियंत्रण और मिशन सिमुलेशन।

स्वायत्त वाहन: जीएनएसएस-अस्वीकृत क्षेत्रों में उप-मीटर पोजिशनिंग।

औद्योगिक मशीनरीः भारी उपकरणों के लिए सटीक गति नियंत्रण।

प्रतिस्पर्धात्मक लाभ

लघु डिजाइनः अंतरिक्ष-प्रतिबंधित अनुप्रयोगों (जैसे, यूएवी, रोबोटिक्स) के लिए अनुकूलित।

लागत प्रभावी एकीकरण: औद्योगिक ग्रेड के एमईएमएस सेंसर और मानक इंटरफेस के साथ संगत

.

सैन्य-ग्रेड विश्वसनीयताः चरम तापमान (-40°C से +85°C) में काम करता है और सदमे/ कंपन का सामना करता है
